PCBA主板老化房

PCBA主板老化房

更新:2019-04-24 11:18:45      点击:
老化房结构尺寸 (宽x深x高)mm SN-ORT16-70 外尺寸:W2100 x D3400 x H2250mm;顶部风机除外。 内尺寸:W2100 x D3050 x H2200mm; 4库体材质:50mm厚防火岩棉+外内彩钢保温板 5开门:50mm厚保温板 W800×H1950mm (单开门) 6 门面视窗W500×H400mm 7外墙视窗W500×H400mm 8老化测试引线口 9固定方式:连接处采用专用连接铝材(或专用结构) 10温度范围 R.T+5℃~75℃ 11温度均匀度≤±3.0℃(空载条件下)
提交订单
详情




恒温老化房

1、恒温老化房库体;

2、恒温老化房的热风运风,独立控制;

3、电动百叶进风及控制系统,室内进新风及排热风;

4、温度控制系统采用欧姆龙按键式温控系统

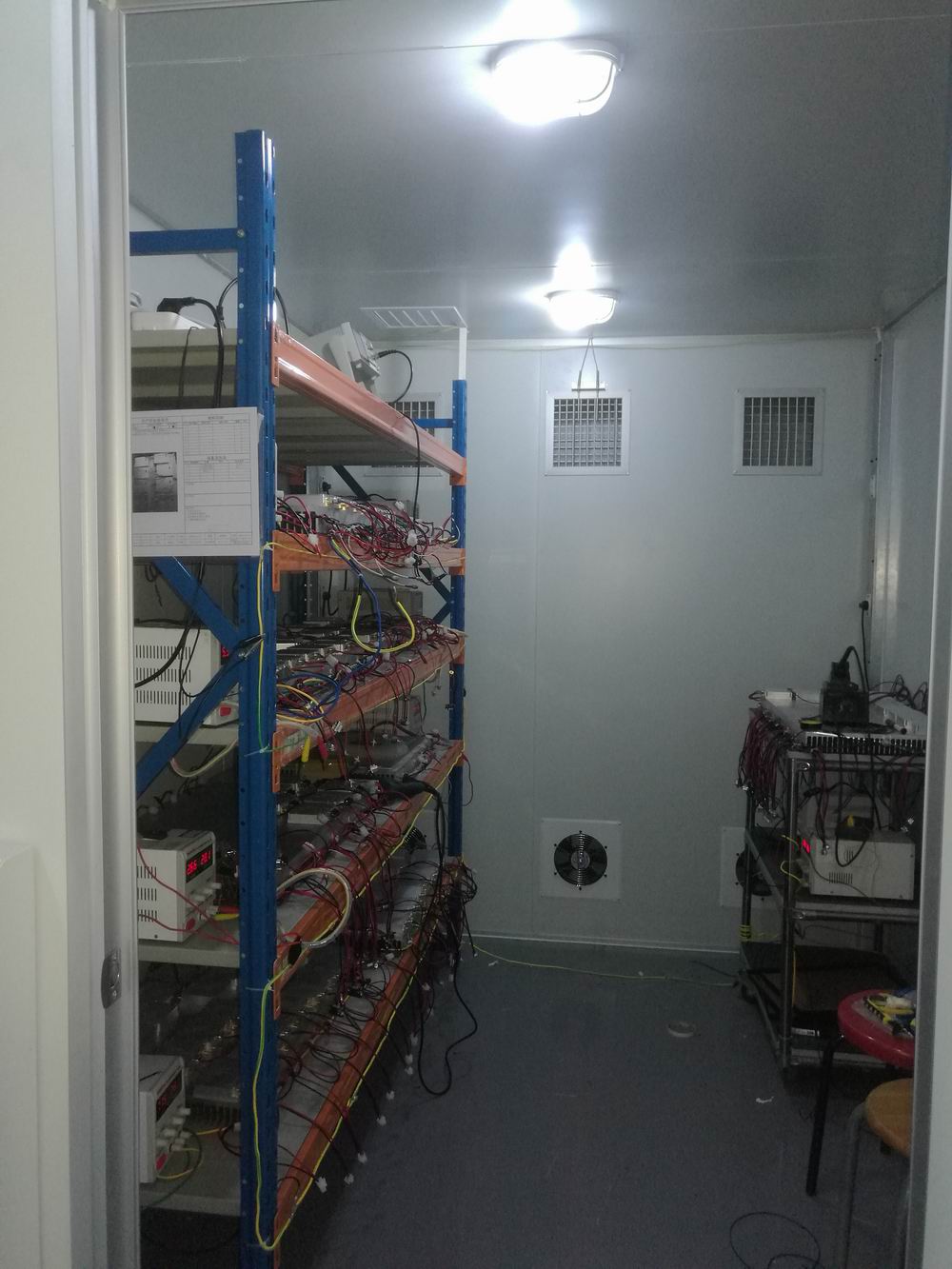

5、房内220V10A稳不落插座,20个。

1老化量:由客户规划

2老化房功率要求:加热6KW,循环风机120W,排风机180W,其他20W,合计约为:6.5KW  产品电源除外恒温后自动控制调整输出功率。

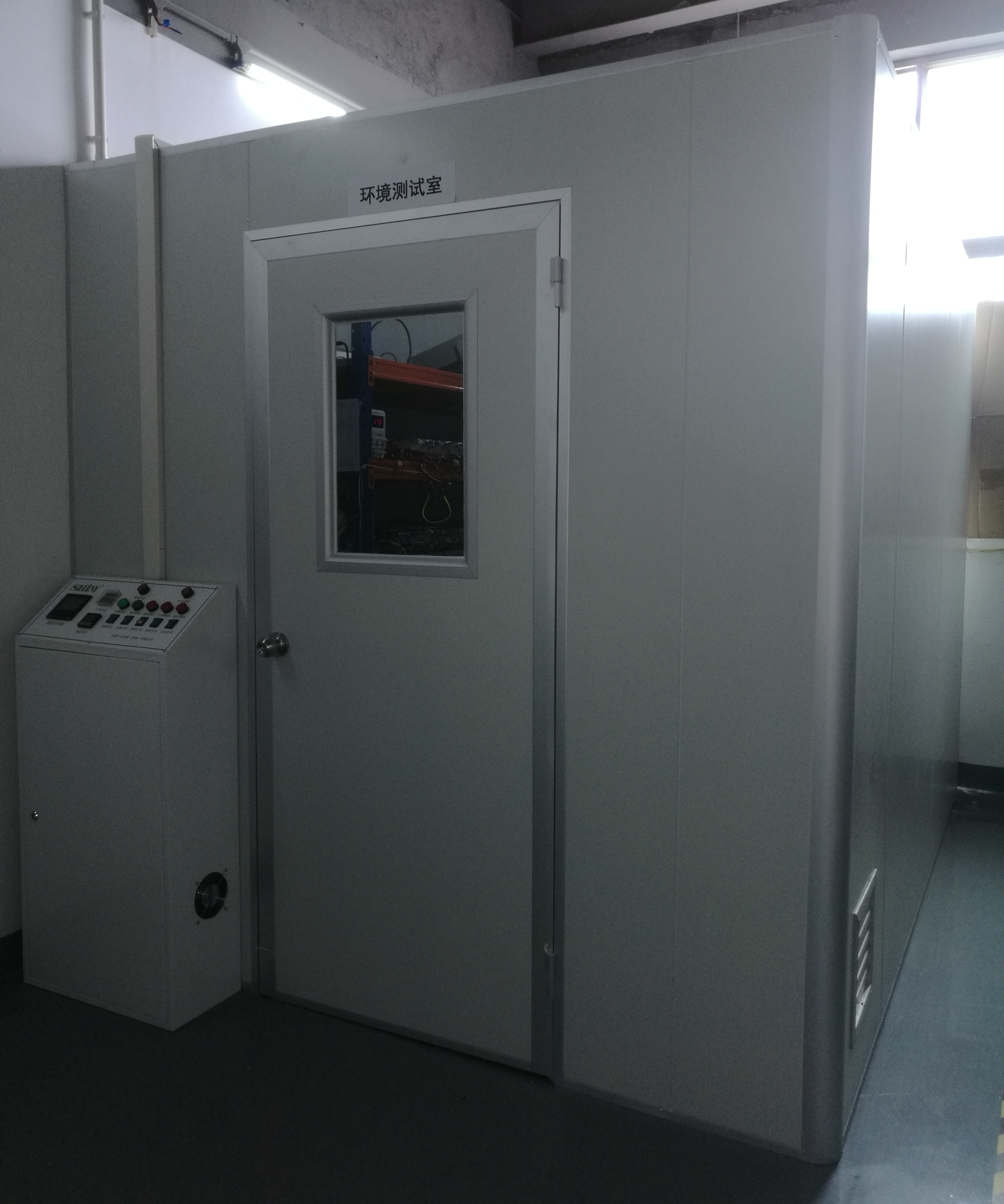

3老化房结构尺寸(宽x深x高)mm

 SN-ORT16-70

外尺寸:W2100 x D3400 x H2250mm;顶部风机除外。

内尺寸:W2100 x D3050 x H2200mm;

4库体材质50mm厚防火岩棉+外内彩钢保温板

5开门50mm厚保温板 W800×H1950mm (单开门)

6 门面视窗W500×H400mm

7外墙视窗W500×H400mm

8老化测试引线口(选配)

9固定方式:连接处采用专用连接铝材(或专用结构)

10温度范围:R.T+5℃~75℃

11温度均匀度

≤±3.0℃(空载条件下)

12辅助升温:循环风道内装有加温温度电热丝作升温用,采用温度模块配合固态继电器SSR动作,节能型设计;

13超温溫进、排风超温时,排风马达启动,自压进新风,热风由排热风机排到老化房外

14电线:恒温老化房中所有用线均采用国标线以及高温电线。

15报警及保护装置

A.控制电源加保险及热过载继电器

16B.超温报警

17C.鼓风机过载、过热、缺相保护

18D.电热采用无风切电过热保护

19E.严格国执行家电工安全标准,确保布线规范,及各接线端口均有明确标识,无裸露现象

20F.可靠的接地和漏电保护装置

21G.室内超温三重保护,超过设置温度风机排风,高温红色报警及排风机启动排风,超高温产品断电保护

22温度控制方式:选择欧姆龙按键式温控系统(或触屏+PLC温控系统)

23A.PID为控制核心,通过过继电器实现自动控制功能

24B.排风系统采用独立温度控制系统.

25C.时间单独控制、倒记时功能。

26温度检测

A.1套温度主控检测,1套超温保护检测,一套发热管自身的过温保护器。

27B.排风温度采用独立温控器室内独立取点进行,以防止因外部原因造成排风系统瘫痪。

28温度显示

A.老化总过程温度自动控制。

29B.单点控制排风取样点.

30声光报警系统在恒温老化房外设置设置蜂鸣器,恒温老化房内运行状态。

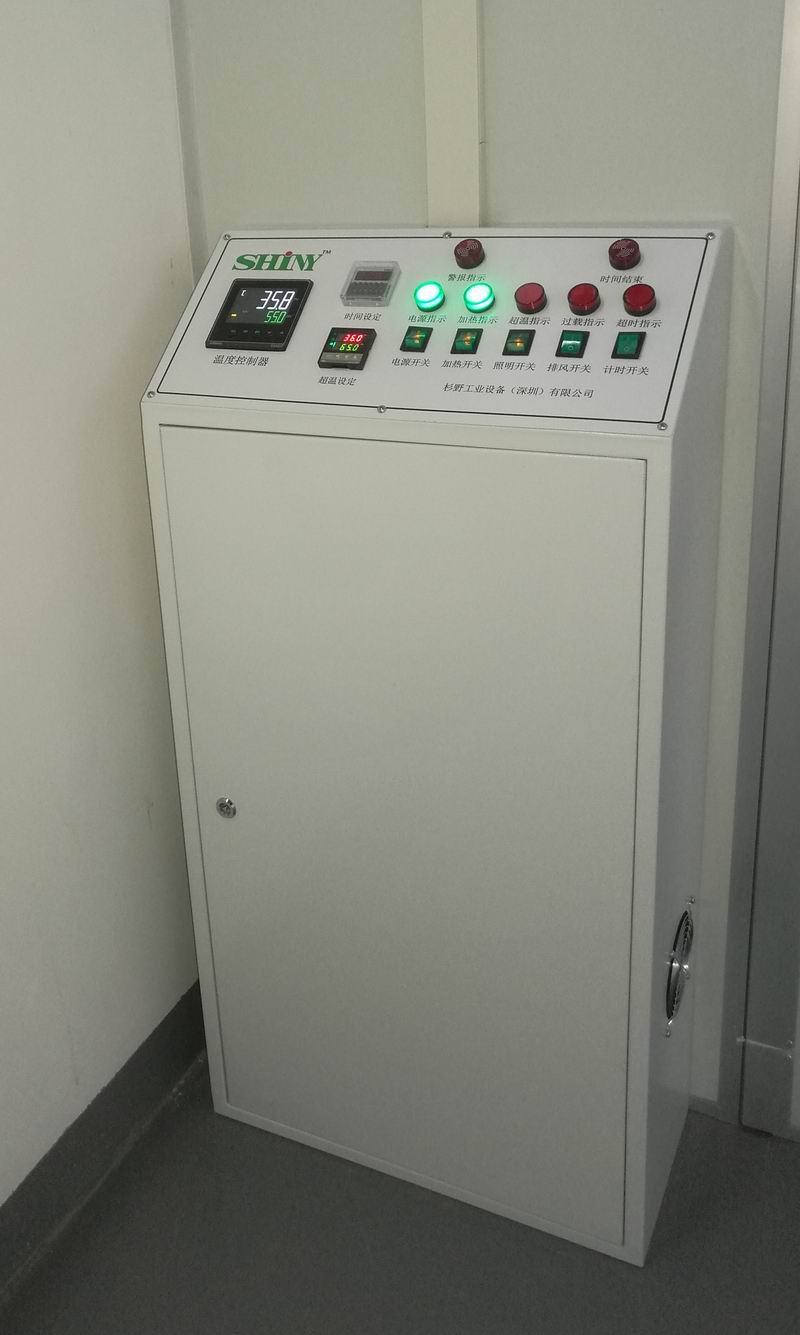

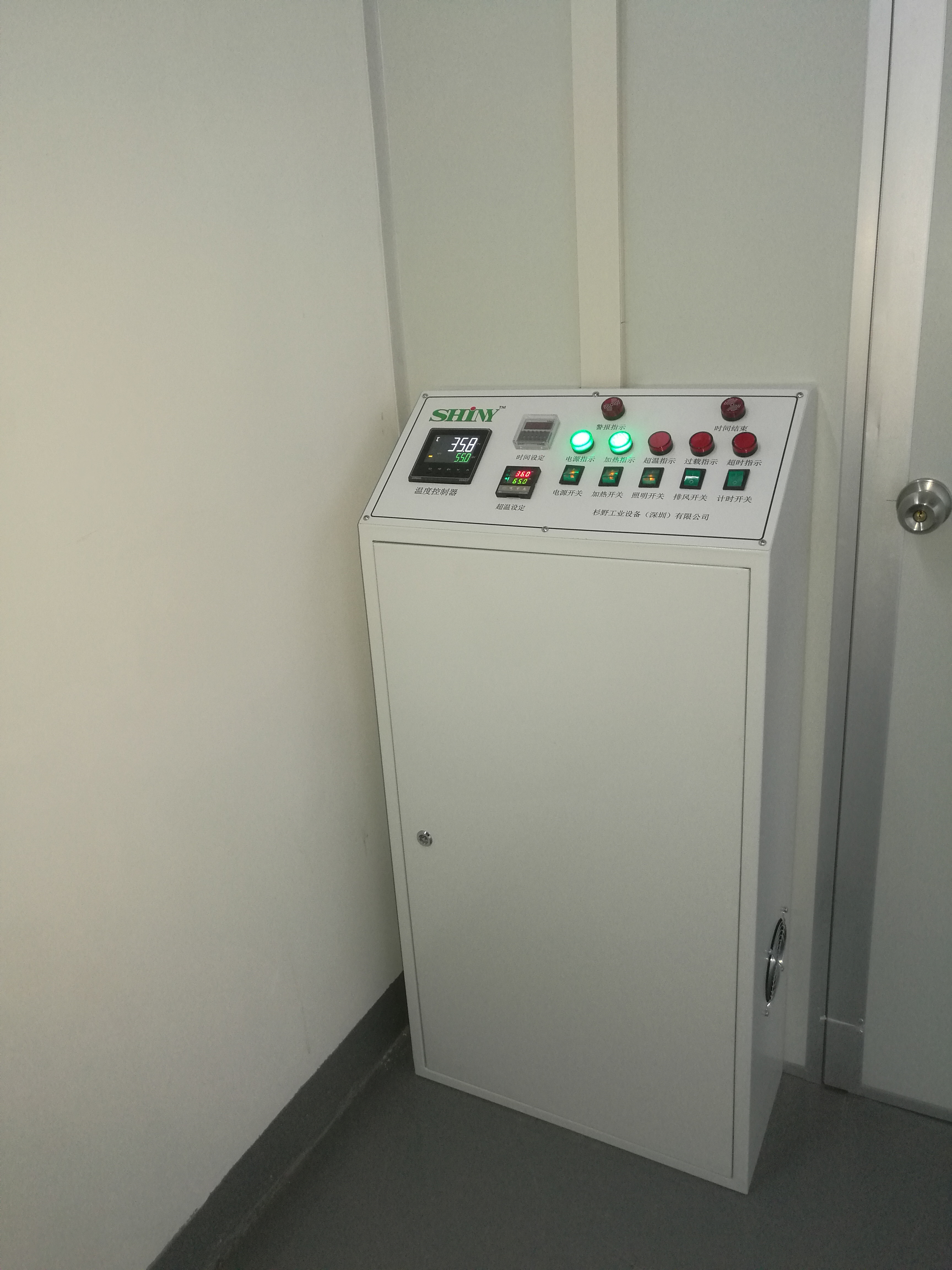

31恒温老化房控制箱:标准控制箱,若非标控制箱,另议。

32加热组:分为3组加热,置于夹层循环风道中。

33安装方式:现场安装 。
