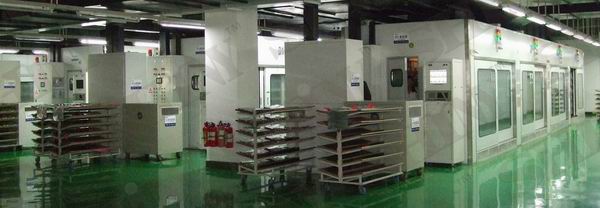

一、老化柜名称:电源老化柜
二、老化柜型号:SN-BIC192
三、老化数量:1536PCS/批次
四、老化柜功能:
1、恒温功能:老化柜提供45~60℃的恒温环境,带大视窗的双滑动大门;
2、性能稳定:每个电子负载都设计了单片机进行管理,老化柜可实现与上位机的脱机老化和联机老化带监控,整个老化区域可以实现无人值守。
3、定时功能:老化时间可以设定在0.1-99H范围,自动定时功能;
4、移动功能:移动式结构,可以方便的移动到需要老化的产线附近进行老化;
5、老化功能:采用CEPT300型电子负载拉载,每个负载提供4通道最大75W的拉载;
6、电源输出ON/OFF功能:电源老化实现开几秒、等待几秒、关几秒的老化功能;
7、输入电源220V/110V切换,同时220V电源ON/OFF功能,间隔一段时间后110V电源进行ON/OFF老化。
8、监控功能:电脑监控产品老化全过程,实时监控被测产品输出电压值自动标定老化良
9、监控和测试软件:软件提供对于多个台车的管理功能;
10、节能设计:由于负载本身设计的温度传感器和过温保护器,只有在温度超过90℃启动风扇降温,温度降到50℃,风扇自动停止。
五、老化柜技术参数:
1、老化柜尺寸:L18000*W900*H1750。
2、老化柜功率:约 KW,380V,三相五线。
每单元为192台老化量,台柜配电按单台最大电源功率300W计, 300W*48台/0.7≒20KW(产品效率按70%计算),
台柜AC总功率为20KW/每单元,电源输入为380V-4线配电。
3、老化数量:75W功率的电源产品192PCS的老化量;
采用CEPT300型电子负载拉载,每台老化柜每层安装8台CEPT300负载,台柜分为6层,共安装48PCS的电子负载。
CEPT300W/4CH(通道)电子负载,CC Mode(恒流模式)下每台电子负载可老化75W电源4台,则每台柜可老化75W以下电源为192台。电子负载CEPT300也可并联2通道使用,则每台电子负载可老化75~150W电源2台,一台柜可老化60~120W以下电源为96台。电子负载CEPT300也可4通道并联使用,则每台电子负载可老化240~300W电源1台,一台柜可老化120~240W电源为48台,4、台柜分为测试区与负载区,中间隔离部分安装端子板。
5、整台柜采用电子负载式,负载大小根据需求可统调(可一健统一设定负载电流大小);
6、可设置被测产品电压上下限,实时监控被测产品输出电压值,电流值;
7、每组负载用LED指示带载状态,自动判定被测产品;
8、电子负载模组有OTP(过温保护功能)、单工位最大功率限定保护、最大输出电流保护、最大输入电压保护,有效防止误动作造成负载的烧机和损坏;
9、产品放置区每层有透风孔板材用来使各层温度互通;
10、老化柜整体接多重接地保护,有效保证使用安全;
一、电子负载CEPT300介绍:
老化电子负载CEPT300的主要特点是长时间负载运行,运行过程可以无人值守,节省人力,可选多机并联功能,解决大功率多组老化测试需求,负载电流软启动功能,负载全过程不会对被测产品产生任何冲击,温度控制风扇停开,有效减小噪音及能耗和延长风扇使用寿命,主控模组化,最简易方便的操作界面,使用调节便利,恒定电流及定电压(选配)负载工作模式,主要功率器件均以美国及日本进口,长寿命可靠性高,以数字方式无级设定负载电流值;超高亮度LED双屏显示设定的电压及电流值,直观简捷,高可靠度OTP(过温度保护功能)无故障间隔时间(MTBF)高达87000Hours。
二、电子负载CEPT300主要技术参数
功能 / 项目 |
技术参数 |
备注 |
|
1 |
负载工作模式 |
CC/CV Mode |
恒流负载可以并联使用。 |
2 |
DC输入电压范围 |
3~60V |
|
3 |
DC输入电流范围 |
0.2~7A |
|
4 |
额定输入总功率 |
300W |
|
5 |
负载组数 |
4CH |
|
6 |
单组负载功率 |
75W |
并联2通道功率为150W 并联4通道功率为300W |
7 |
最大输入总功率 |
320W |
Peak load time 60’s |
8 |
电流显示精确度 |
±3% |
|
9 |
电流显示线性度 |
±3% |
|
10 |
过温度保护 |
115℃≥自动保护 |
LED指示灯闪亮 |
11 |
冷却方式 |
风冷(90℃≥风扇自动开) |
|
12 |
无级温控节能风扇 |
≤50℃自动关闭 |
NTC温度控制 |
13 |
负载工作输入电源电压 |
DC-12V |
|
14 |
控制模式 |
负载模组可多组并机设置参数 |
|
15 |
工作整机功耗 |
≤5W |
单台 |
16 |
使用寿命(MTBF) |
>8万小时以上 |
MIL-HDK-217F |
17 |
工作环境 |
-10~50℃ |
|
18 |
外型尺寸 |
145mm×115mm×75mm |
|
19 |
机身重量 |
1.5Kg |
