车 载 导 航 老 化 柜

供应商任务量界定：

1、本体材料的Q235钣金结构或彩钢保温板设计和制造。

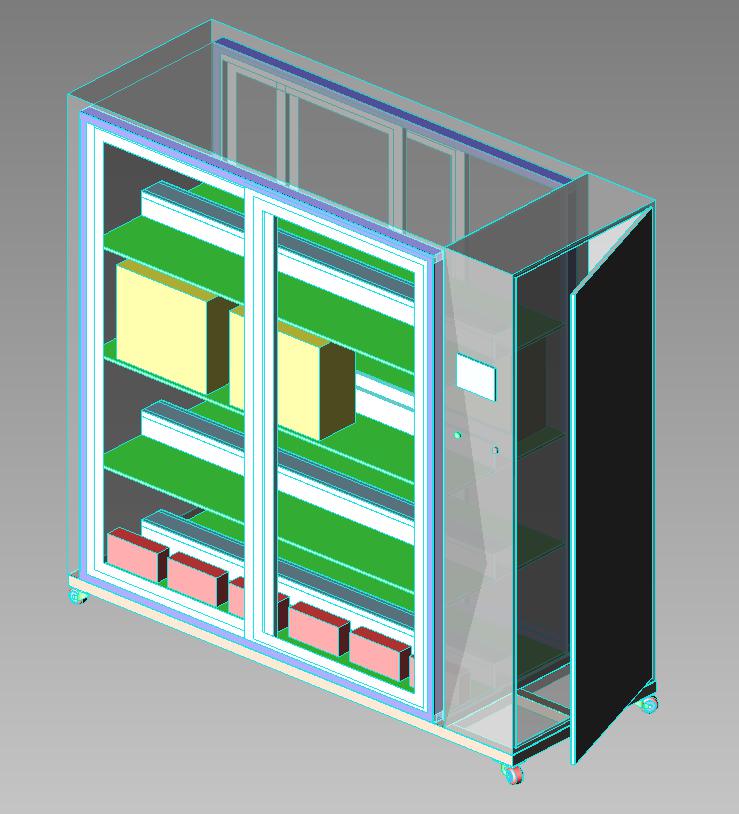

2、内部两边各4层层板（中纤板+静电皮）,双面开门操作

3、采用4Ω50W绕线电阻 用于喇叭负载模拟；一对一连接。

4、导航与电阻、电源的连接采用10芯航空对接式插头或排针式快速接头。

5、0~36V直流稳压可调电源、电阻安装于旁边附属电柜中；

6、电源程控功能：采用PLC编程控制直流电源输出，（即：操作人员在人机界面上输入电压参数后运行即可，

注：每次老化的须是相同规格参数、相同电压的产品，不可混合老化。

1 老化量 老化车载导航仪48或24PCS；尺寸不同即老化数量不同。

整柜双面均分成4层，220*110*60产品尺寸，每层单面6台.即一层12台，一次可老化同规格产品48台。

400*350*180产品尺寸：每层单面3台.即一层6台，一次可老化同规格产品24台。

2结构尺寸 老化柜外尺寸约为：1980W×1950H×650D； 老化柜内尺寸：1570W×1730H×800D；

3  柜体材质 Q235钣金结构+喷塑处理 40*40的方通底架+万向轮

4 大门 双面双开门

5 玻璃视窗 位于大门上，每扇门配1个，大观察窗

6 固定方式 焊接+门窗活动拼装

……
