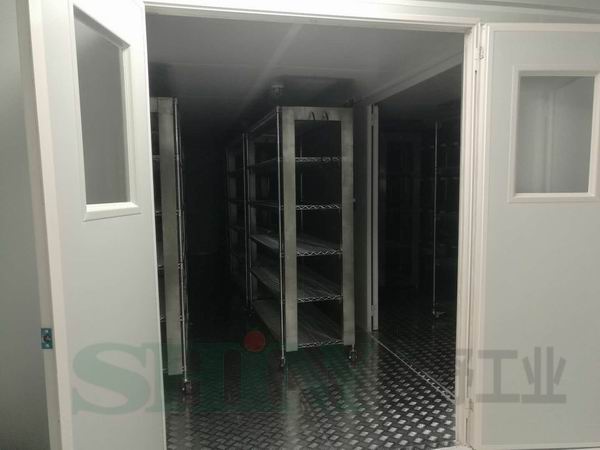

恒温老化房外尺寸:W6700 x D10080 x H2250mm;顶部配备高度除外
恒温老化房内尺寸:W3025 x D8500 x H2200mm;
DC电源隔间尺寸:W3025 x D1580 无需封顶,W800 xH1950mm单开;
1. 温度范围:R.T+5~80℃.
2. 温度控制精度:±0.5℃.
3. 温度均匀度:±3.0℃. (空载状态时)

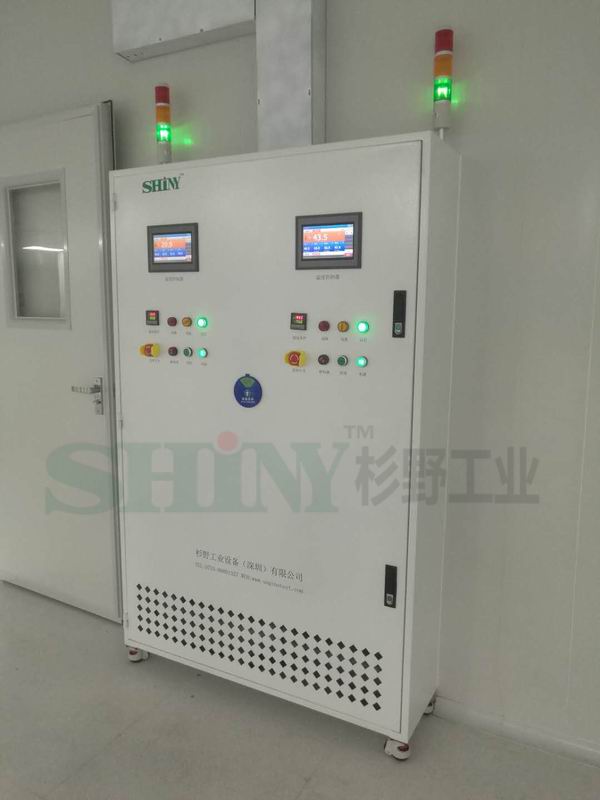

4.系统采用7寸触控屏+PLC专用温控系统

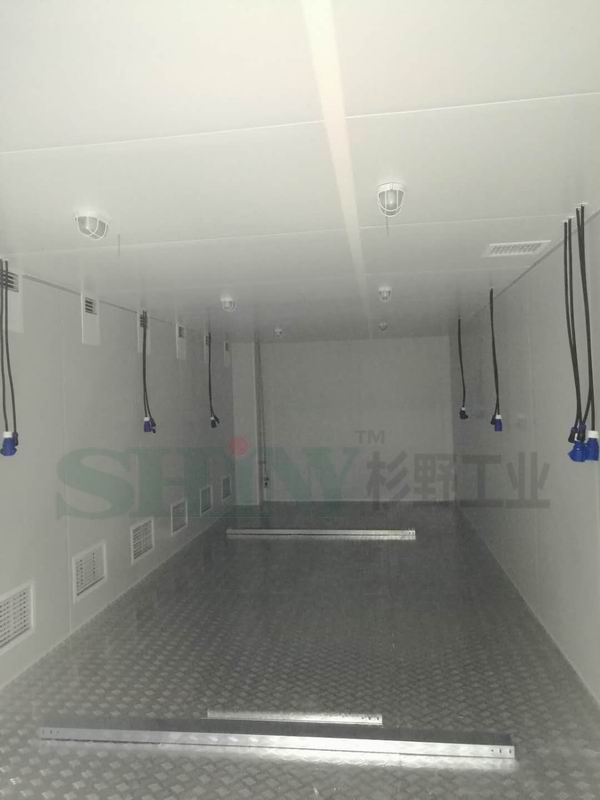

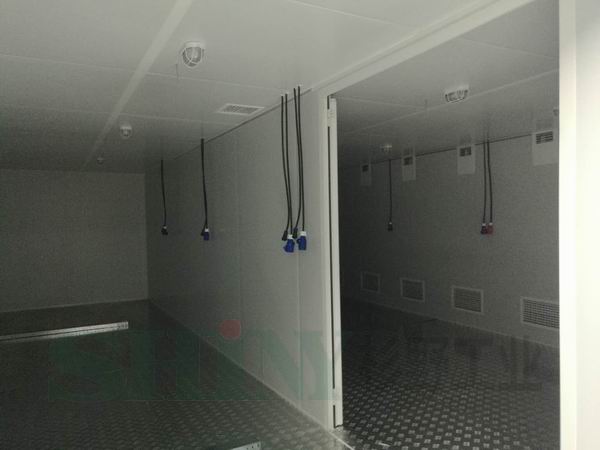

5.老化房内电源插座每间房8组,每组三路主电源对接头(380V、220V、DC电源,悬挂式或固定式安装)均布6平方电缆线

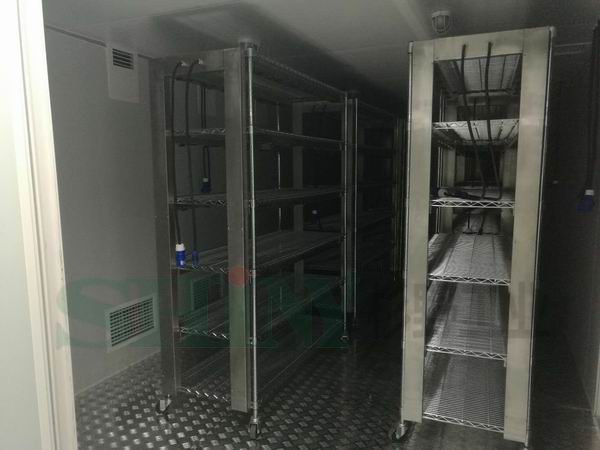

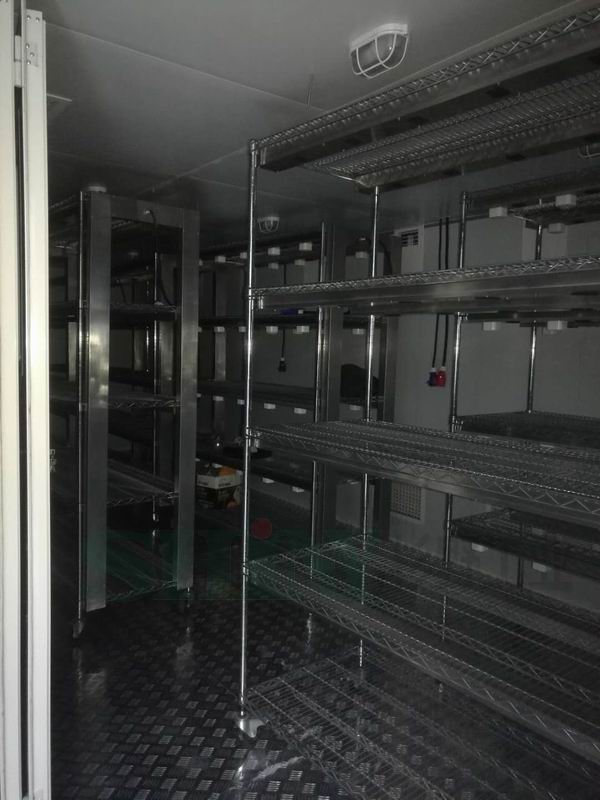

6.老化架设计

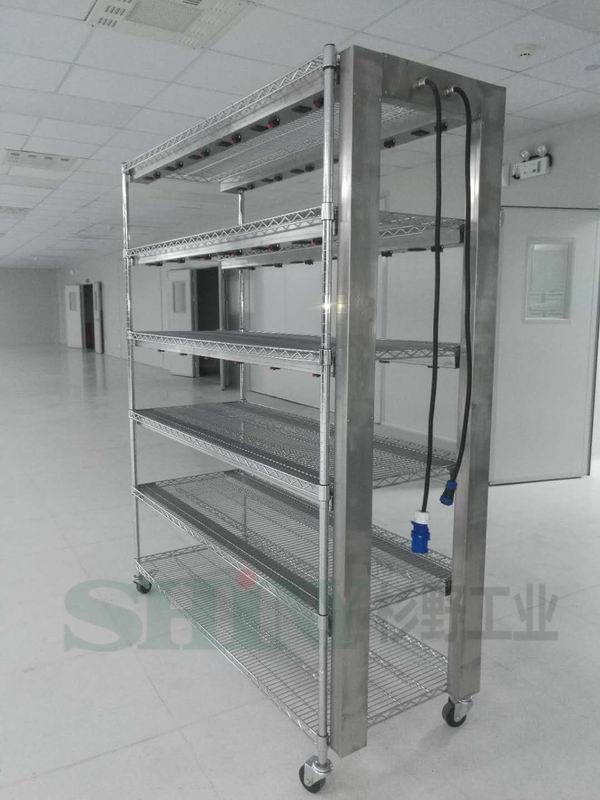

1. 整体尺寸:L1600 x W600 x H1900mm,分4层 / 6层,每层净高300mm,层面1.2mm厚Q235冷板,喷塑处理,层面铺2mm静电胶皮。
2. 主架采用40x40mm方通支撑,层面加强,整车承重≥200公斤。每层上部延边钣金成形线槽,插座定位。
3. 每层边安装5个工位电源插座,每工位三种电压(380V、220V、DC)(见设计图),即每层10个工位。5层老化架即50个老化工位。
4. 每个老化架主电源线采用6平方三芯和二芯电缆,每层并联采用4平方和2.5平方电源线,接线处采用接线卡。
0~30V,0~40A DC电源采用龙威品牌3040KD型号直流稳压可调电源,一电源托一老化架。单台电源功率1200W,加电压补偿功能,减少因距离产生的压降现象。

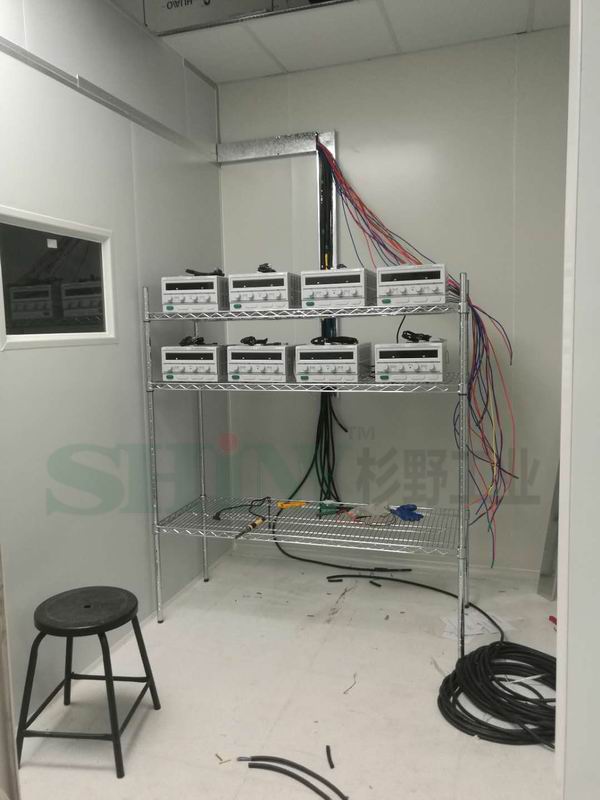

5. DC电源置于老化房外隔间处,主电源线采用工业防水插座(悬挂式或固定式)
6. 老化车安装万向轮。
DC电源参数:
1. 输入电压:220V±10% @50Hz±5Hz。 2. 输出电压:DC 0-30V 3. 输出电流:DC 0-50A
4. 显示精度:±1%±1字,电压分辨率0.1V,电流分辨率0.1A) 5. 开机延迟:3-5S 关机延迟:1-10S(视负载而定)
6. 电压稳定度:≤0.2% 7. 电流稳定度:≤0.5% 8. 负载稳定度:≤0.5% 9. 纹波及噪声:≤1%(有效值)
10. 整机效率:≥86%(满载情况下测试) 11. 工作环境:-10℃- +40℃ 相对湿度20%-90%(非凝结)
12. 存储环境:-20℃- +80℃ 相对湿度20%-80%(非凝结)
13. 耐压测试:输入-输出:1.5KVAC/1分钟 输入-外壳:1.5KVAC/1分钟 输出-外壳:500VAC/1分钟
15. 接地电阻:<20mΩ 16. 外观尺寸:长365mm*宽260mm*高160mm
